风琴防护罩规格

发布时间:2018-09-12  内容来源:www.jichuangbujian.com

第一:机床部件网关于风琴式防护罩简介:风琴式防护罩也叫皮老虎,外用德州尼龙布,内加PVC板支撑,边缘则用不锈钢板夹护。



第二:风琴式防护罩规格常见尺寸

1、标准折面高度:15mm、20mm、30mm、35mm、40mm、45mm、50mm。

2、机械设备的导轨面和护罩之间的距离最小为5mm,最大为10mm。

第三:风琴防护罩安装方法:风琴式防护罩在机械设备上的固定非常简便,可以使用厂方提供的附件。一般情况下会按客户的要求在两端装上用于固定的金属连接骨架或塑料连接骨架。

所有的风琴式防护罩均可以水平、竖直或横向使用,保证运行平稳且无噪音。通过使用厚度小的原材料可以使其压缩达到现代机械狭小工作空间的要求。(它的行程压缩比可达10:1)

第四:风琴式防护罩特点

1、此类护罩具有不怕脚踩、硬物冲撞不变形、寿命长、密封好和运行轻便等特点

2、护罩行程长,压缩小,长度的比值为1:10

3、表面光滑、造型规则、外观优美,为机床的整体造型,增添了无限色彩。所以说它在为您的机床提供实用性保护的同时,也为机床增加了更多视觉上的美感,使机床的整体价值得到了提升。

4、标准折面高度:15mm、20mm、30mm、35mm、40mm、45mm、50mm。

5、机械设备的导轨面和护罩之间的距离最小为5mm,最大为10mm。

6、护罩折面张开时的尺寸等于这个折面高度的一倍,被压缩折面厚度为4mm。

7、该产品使用专用的材料,耐冷却剂,防油、砂轮沫和铁屑等。

8、护罩的风箱速度可达200m/分

9、护罩内没有任何金属零件,不用担心护罩工作时会出现零件松动而给机器造成严重的破坏。

第五:风琴式防护罩工艺结构:风琴式防护罩是可以任意组合的产品系列,其原材料、外形、加工处理方式及尺寸大小都可以根据实际情况而定。

它的一个基本组成部分是在每个折页里都装有一个起支撑稳定作用的PVC骨架,此骨架可以通过不同的加工方式与外部折页材料紧密相连。

风琴式防护罩规格

1、热粘接。

在一定的温度下,借助特殊助熔剂就可以使内部的PVC骨架与外部的折页牢固地粘接在一起。若护罩是在中等温度环境下使用,就可以选用此种方式。此种热粘接护罩完全不用对其进行保养,且防水、防尘、耐油、耐酸。

2、缝制方式

应用于高温工作环境。使用一种特殊线缝制,即使在极端负荷的情况下也坚固耐用。PVC骨架通过缝制固定在每个折上,加固稳定护罩。同时有多种材料供您选择。

第六:风琴式防护罩运行方式:风琴式防护罩均可以水平、竖直或横向使用,保证运行平稳且无噪音。通过使用厚度小的原材料可以使其压缩达到现代机械狭小工作空间的要求。(它的行程压缩比可达10:1)

此护罩在轨道上的滑行属性可以通过使用特殊的滑块来对其进行改善。若作用在护罩上的加速度比较大,则可以使用同动装置,使护罩有一个均匀的拉伸。

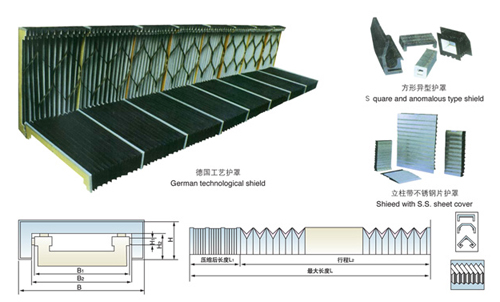

第七:风琴式防护罩设计参数

代号

名称

数据

备注

护罩结构材料

L

拉伸后长度





面料

尼龙革或三防布

L1

压缩后长度





支撑

PVC 片材(每格一片)

L2

行程长度





连接板

树脂板、铁板

B

防护罩总宽





滑轮

铜或尼龙轴承

B1

导轨宽度







-

B2

护罩内部宽度





配套机床型号

-

H

护罩总高度





订货单位

-

H1

导轨高度





联系人

-

H2

护罩内部高度





联系电话

-

注:1 用户订货时只要填明以上数据、选定材料.我公司代为设计制造。
2 如用户对护罩型式有特殊要求.我公司可与用户协商设计,满足要求。
3 每种防护罩填写一张。如样本不够,可复印填写。
